振動放礦機是一種以振動電機為激振源的顛振型慣性振動出礦設備。振動放礦機是以振動電機為動力源，利用安裝在振動電機主軸兩端的偏心塊在旋轉運動中所產生的離心力來得到激振力，驅使振動放礦機臺面和物料做周期直線往復振動，當放礦機體振動的加速度垂直大于重力加速度時，機體中的物料被拋起,并按照拋物線的軌跡向前跳躍運動，拋起和下落在瞬間完成，由于振動電機的連續振動，放放礦機體也連續振動，機體中的物料連續向前跳躍，這樣就達到放礦和輸送礦石的目的。

振動放礦機特點：
①體積小、重量輕，結構簡單緊湊，投資小；
②安裝方便、維修量小，運行費用低；
③因受振礦巖物料流動性增大，減少通道堵塞現象，故放礦能力大，效率高；
④受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠；
⑤在超共振狀態下工作，振幅穩定，可以頻繁起動（起動次數《200次/時），允許振動臺板上的負載有較大的波動，對各種礦巖特別是粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作；
⑥振動放礦機耗電少，節能顯著；
⑦凡礦巖物料松散體重不大于2400公斤/米3 、 塊度不大于1000毫米或1000毫米以下直至粉礦，均可選用本系列振動放礦機。

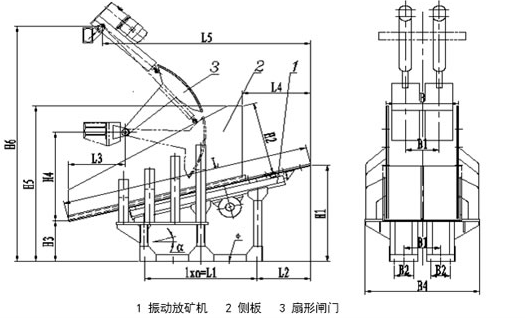

外形結構圖：

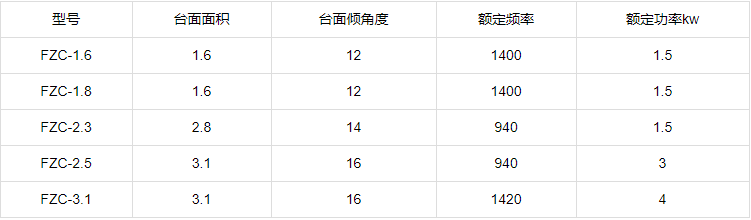

型號參數表：

安裝與調試

1、座式放礦機安裝前，先把現場基礎與放礦機安裝圖對照，檢查后，預埋鋼板，鋼板厚度為20mm，平面度不大于1.5%。
2、放礦機安裝完畢，調整好相對位置，再把彈簧底座與預埋鋼板點焊焊牢。
3、要求兩臺振動電機轉向必須相反。
4、安裝完畢運行1小時，檢查機體運行是否平穩，橫擺不大于0.5mm，振動電機螺栓緊固情況。
5、在使用中若處理量不夠，在允許的情況下，可調整振動電機激振力的大小，以達到效果。
6、激振力的調整：a、卸下防護罩b、將兩內偏心塊擰松c、同相位、同角度、調節兩外偏心塊d、擰緊調節螺栓，裝上防護罩e、振動電機軸承的溫升不大于80OC（電阻法）。
7、放礦機在工作過程中，應注意機體運動是否平穩，如發現運轉不正常或有異常聲音，應立即停機檢查。
8、振動電機軸承每周加注一次3#鋰基脂潤滑，軸承每年應檢查清洗一次，查看軸承的磨損程度，必要時及時更換維修。
9、應經常檢查連接部位的緊固螺栓是否松動，及時消除隱患。
