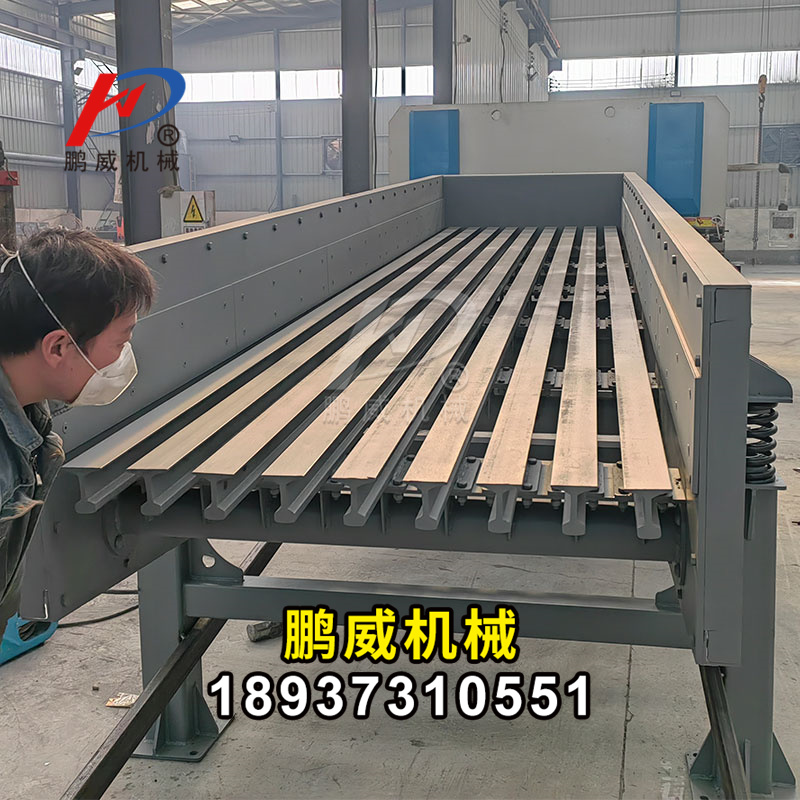

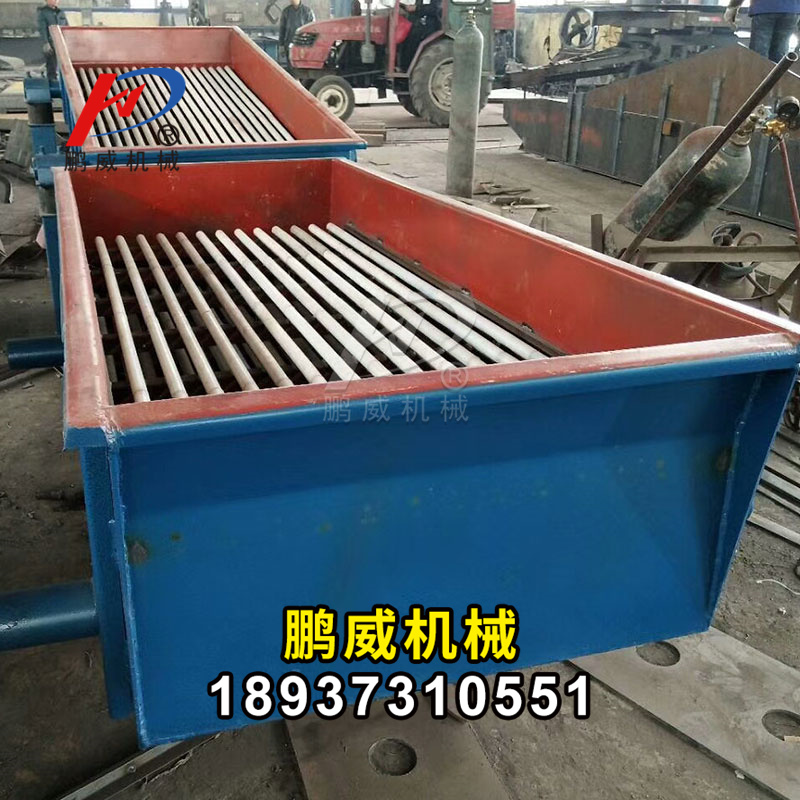

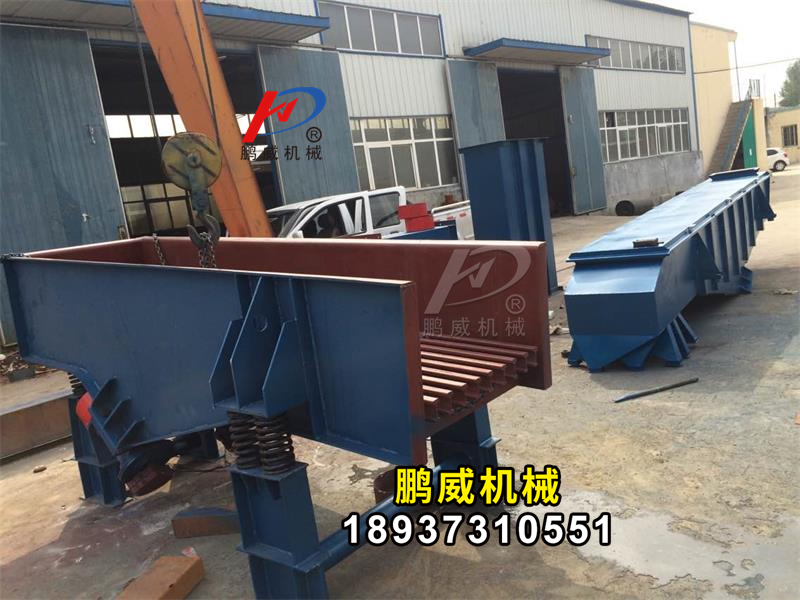

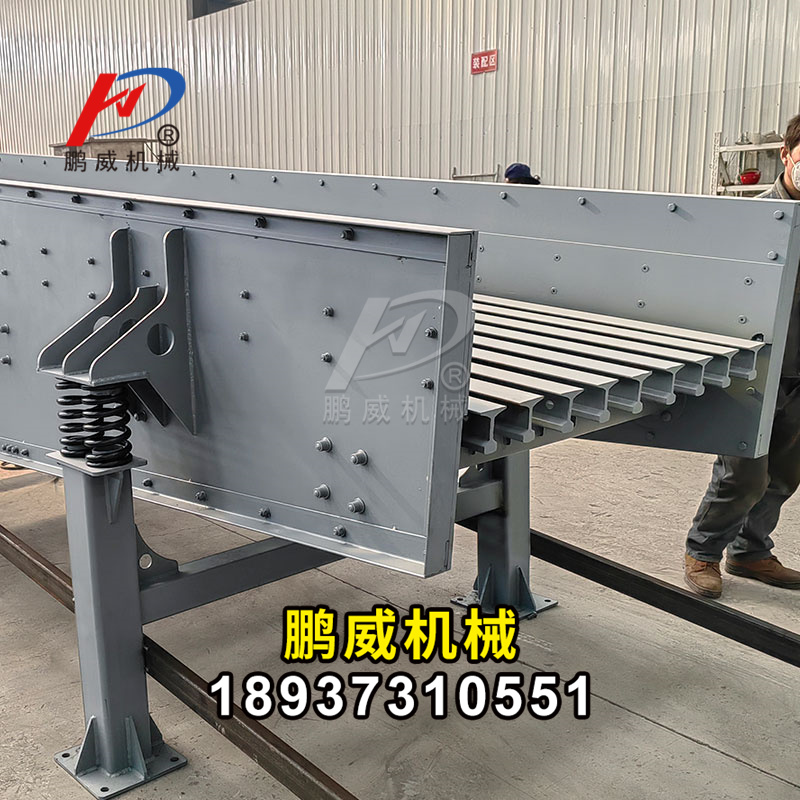

棒條式振動給料機
發布時間：2023/8/24 16:13:26 人氣：
棒條式給料機新型振動電機或激振器激振，框架式環槽鉚釘鉚接，錳鋼制造的護板和棒條，給料機的原理相對較簡單，所以只要在掌握其工作和結構原理，在理論指導下，結合實際維護經驗就能做好電磁振動給料機的維護和調試。電磁振動給料機是一較為完整的雙質點定向強迫振動的彈性系統。整個系統工作在低臨界共振狀態，它結構簡單、工作穩定、功率損耗小，在水泥行業得到廣泛應用結構堅固，強度高，耐料倉振打器沖擊，耐磨損，使用維護方便。
棒條振動給料機是利用振動器中的偏心塊旋轉產生離心力，使篩廂、振動器等可動部分作強制的連續的圓或 近似圓的運動。振動給料機是由給料槽體、激振器、彈簧支座、傳動裝置等組成。槽體振動給料的振動源是激振器，激振器是由兩根偏心軸(主、被動)和齒輪副組 成，由電動機通過三角帶驅動主動軸，再由主動軸上齒輪嚙合被動軸轉動，主、被動軸同時反向旋轉，使槽體振動，使物料連續不斷流動，達到輸送物料的目的。
棒條式振動篩（棒條式振動給料機）產品主要由激振源(振動電機)、機體、減振彈簧、前后支架等組成。
1、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，高效節能，激振力大，使用可靠，調節簡單．使用維護方便等特點。
2、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機。
3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
4、支架：采用板材焊接而成，其作用是支撐機體。
雙質體振動給礦機：采用雙質體近共振慣性振動原理。上下布置單排或雙排剪切橡膠彈簧，由下壓板通過螺栓連接在平衡體上，再由左右側板與槽體連接。結構緊湊、衡壓平穩啟動、不受槽體物料載重和卡死的影響 給礦粒度（0-850mm）,給料量大(8-1800t/h),可以配置無級變頻器,實現變頻給料、配料,遠距離微機操作控制。
棒條式振動給料機型號參數表：
| 型號 | 最大進料 粒度 (mm) | 處理 能力 (t/h) | 電動機 功率 (kw) | 安裝 傾角 (度) | 總重量 | 槽體尺寸 (mm) | 外形尺寸 (長×寬×高)(mm) |
| GZD-850×3000 | 400 | 120 | 3.7×2 | 5 | 3607 | 850×3000 | 3110×1800×1600 |
| GZD-1000×3600 | 500 | 150 | 5.5×2 | 5 | 3895 | 1000×3600 | 3850×1950×1630 |
| GZD-1100×4200 | 580 | 240 | 5.5×2 | 5 | 4170 | 1100×4200 | 4400×2050×1660 |
| GZD-1100×4900 | 580 | 280 | 7.5×2 | 5 | 4520 | 4900×1100 | 5200×2050×1700 |
| GZD-1300×4900 | 650 | 450 | 11×2 | 5 | 5200 | 4900×1300 | 5200×2350×1750 |
1、座式放礦機安裝前，先把現場基礎與放礦機安裝圖對照，檢查后，預埋鋼板，鋼板厚度為20mm，平面度不大于1.5%。
2、放礦機安裝完畢，調整好相對位置，再把彈簧底座與預埋鋼板點焊焊牢。
3、要求兩臺振動電機轉向必須相反。
4、安裝完畢運行1小時，檢查機體運行是否平穩，橫擺不大于0.5mm，振動電機螺栓緊固情況。
5、在使用中若處理量不夠,在允許的情況下,可調整振動電機激振力的大小,以達到最佳效果。
6、激振力的調整： a、卸下防護罩 b、將兩內偏心塊擰松 c、同相位、同角度、調節兩外偏心塊 d、擰緊調節螺栓，裝上防護罩 e、振動電機軸承的溫升不大于80OC（電阻法）。
7、放礦機在工作過程中，應注意機體運動是否平穩，如發現運轉不正?；蛴挟惓Ｂ曇?，應立即停機檢查。
8、振動電機軸承每周加注一次3#鋰基脂潤滑，軸承每年應檢查清洗一次，查看軸承的磨損程度，必要時及時更換維修。
9、應經常檢查連接部位的緊固螺栓是否松動，及時消除隱患。
