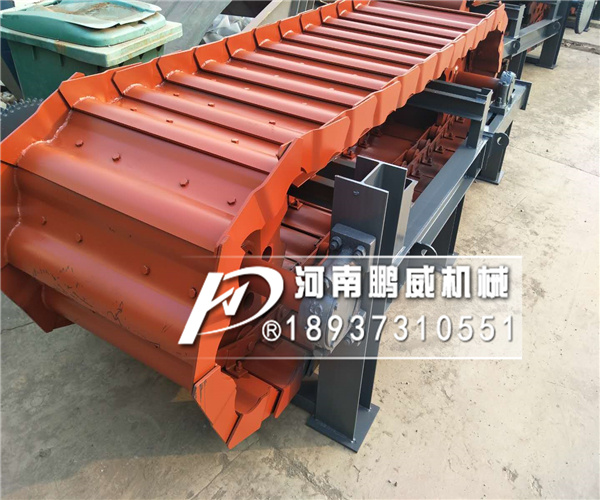

礦用重型鏈板式輸送機的主動鏈輪與改向鏈輪之間，環繞兩條環鏈，鏈鉤與鏈板聯結，鏈板兩側增加兩滾輪，物料的重量均勻壓在兩滾輪上，驅動裝置將動力傳至鏈輪，帶動環鏈和鏈板運行，達到輸送物料之目的，相比較BLQ輕型鏈板輸送機而言更適合長距離輸送。

優勢特點:
    1、適應范圍廣，除粘度特別大、溫度高的物料外，一般固態物料和成件物均可用它輸送。
    2、輸送能力大，特別是鱗板板式輸送機（一般稱為雙鏈有擋邊波浪型板式輸送機）的生產能力可高達1000t/h。
    3、牽引鏈的強度高，可用作長距離輸送。
    4、輸送線路布置靈活。與帶式輸送機相比，板式輸送機可在較大的傾角和較小的彎曲半徑的條件下輸送，因此布置的靈活性較大。板式輸送機的傾角可達30°-35°，彎曲半徑一般約為5-8m。

結構組成:

    1.鏈板機由頭部機架、頭部護罩、主動鏈輪組、輸料裝置、中部機架、尾部機架、改向鏈輪組，鏈板托輪組和驅動裝置組成。

    2.驅動裝置由柱銷聯軸器、JZQ減速機、驅動底座組成。分右裝和左裝兩種。鏈輪采用組裝式結構，耐磨性能強，便于拆卸安裝。主動鏈輪采用窩眼鏈輪圈，防止環鏈運行中滑動。

重型板式給料機工作原理與結構特性

重型板式給料機是將電動機的動力，經過聯軸器和減速器驅動鏈輪軸旋轉通過鏈輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動。鏈板由安裝在機架上的支重輪與托輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送物料之目地。

重型板式給料機主要由驅動裝置、 鏈板裝置、 拉緊裝置、主軸裝置. 機架. 支重輪. 托鏈輪等組成其主要特點簡介如下：

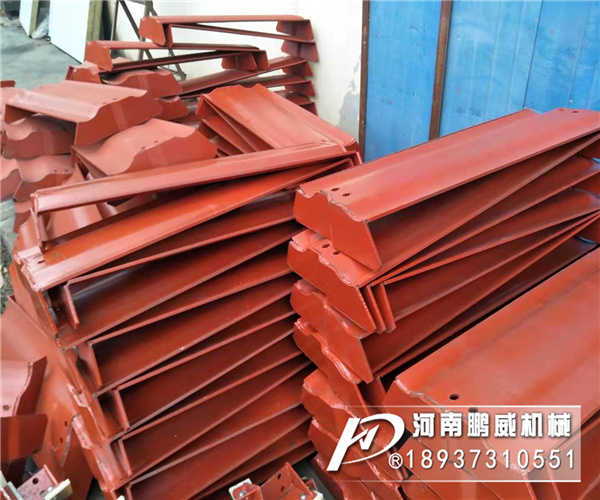

鏈板裝置是由槽板

1、鏈節2、等件組成，槽板為單圓弧搭節式，采用低合金鋼板組焊而成。度高，耐磨損，不漏料。鏈節是選用專門廠家生產的推土機用的履帶鏈條，其特點是節距誤差小運動平穩，度高，拉力無需潤滑。
拉緊裝置是一種螺旋桿拉緊機構，它主要由軸

1、兩個托輪

2、兩端由滾動軸承

3、軸承座

4、復合彈簧

5、及拉緊螺桿

6等件組成。拉緊裝置是用來拉緊和調整鏈條的水平位置。保證鏈條松緊適度，使其平穩運行，托輪起導向和支承鏈板的作用。通過調整拉緊螺桿，使兩條鏈的拉力均勻。當鏈板突然受到物料的沖擊時，復合彈簧可起到緩沖作用 ，保護鏈板和其它各部件免受破壞。



3.8 托鏈輪是由支座

1、滾動軸承

2、軸

3、滾輪

4、密封圈

5、壓蓋

6等件組成。主要是用來支承回空鏈板，防止因鏈板自重而產生很的撓度，而影響正常運行。
