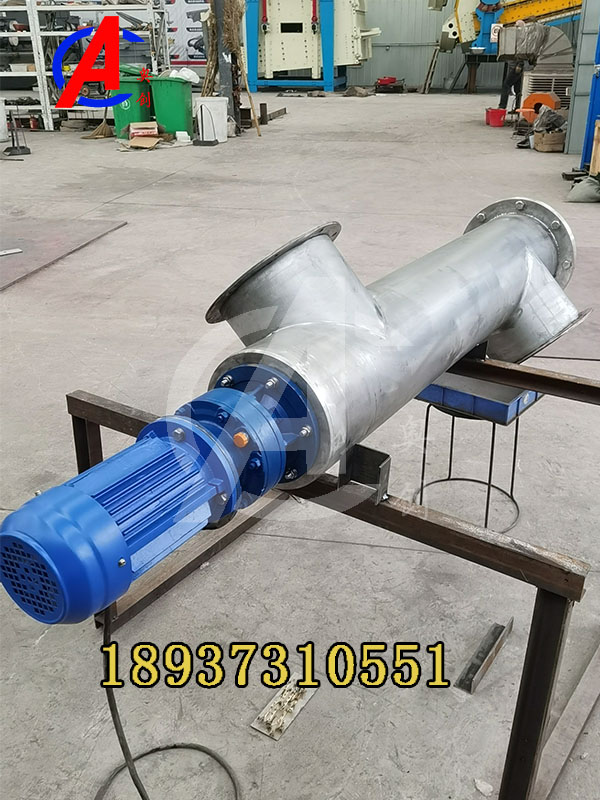

螺旋輸送機葉片停轉的解決方法
發布時間：2025/5/8 11:15:43 人氣：
螺旋輸送機作為工業生產中常見的物料輸送設備，其穩定運行對生產流程至關重要。然而，在實際操作中，螺旋輸送機葉片停轉是較為常見的故障之一，可能導致生產線中斷、物料堆積甚至設備損壞。本文將系統分析螺旋輸送機葉片停轉的原因，并提供切實可行的解決方法，幫助操作人員快速排除故障，恢復生產。
### 一、螺旋輸送機葉片停轉的常見原因
1. **物料堵塞**
這是導致葉片停轉的最主要原因。當輸送的物料濕度過高、粘性過大或含有雜質時，容易在輸送過程中形成結塊，卡在葉片與槽體之間。特別是輸送粉狀物料時，若物料流動性差，更容易在進料口附近堆積，造成螺旋軸負載驟增。
2. **軸承故障**
螺旋輸送機的頭尾軸承長期承受較大載荷，若潤滑不足或密封失效，會導致軸承磨損、卡死。現場檢查時可注意軸承部位是否有異常溫升（通常超過70℃即屬異常）或異響，這是軸承損壞的典型征兆。
3. **電機故障**
包括電源缺相、電壓不穩、過載保護跳閘等電氣問題。三相電機若缺相運行，輸出扭矩會顯著下降；而變頻器參數設置不當也可能導致電機無法提供足夠動力。據統計，約30%的停轉故障與電氣系統直接相關。
4. **機械連接失效**
聯軸器松動、鍵槽磨損或傳動鏈條斷裂都會中斷動力傳遞。特別是采用鏈傳動的設備，鏈條松弛度過大可能導致跳齒，此時需立即停機調整張緊裝置。
5. **設計缺陷**
葉片與槽體間隙過大（超過10mm）會導致物料回流，增加運行阻力；而螺旋軸徑與輸送量不匹配時，軸體易發生彎曲變形。這類問題多在新設備調試階段顯現。
### 二、系統化的故障診斷流程
當發現葉片停轉時，建議按以下步驟進行排查：
1. **立即切斷電源**
在設備完全停止前嚴禁用手或其他工具強行轉動葉片，避免機械傷害。
2. **反向排查法**
- 首先手動盤車，判斷機械卡阻位置。若能轉動但阻力大，重點檢查軸承和物料狀態；若完全無法轉動，需拆卸檢查內部堵塞情況。
- 檢查電機空載運行狀態。斷開負載后啟動電機，觀察運轉方向是否正確（標準為從進料口向出料口看時葉片逆時針旋轉）、轉速是否穩定。
- 使用兆歐表測量電機絕緣電阻，正常值應＞1MΩ；用鉗形電流表檢測三相電流平衡度，偏差不應超過10%。
3. **分段排查法**
對于長度超過15米的輸送機，可拆開中間吊軸承檢查，分段確認堵塞部位。同時檢查各支撐架的緊固螺栓是否松動，地基沉降可能導致機架變形。
### 三、針對性的解決方案
根據不同的故障原因，可采取以下解決措施：
**1. 物料堵塞的應急處理**
- 使用專用清堵工具（如尼龍棒）從檢修孔反向疏通，嚴禁使用金屬器具以免損傷葉片。對于粘性物料，可先注入適量溶劑（如柴油）軟化結塊。
- 調整進料方式：安裝振動給料器或改造料斗角度，保持均勻進料。對于易吸濕物料，建議在進料口加裝熱風干燥裝置。
- 工藝參數優化：降低輸送量至額定值的80%，轉速控制在臨界轉速（n=30/√D，D為螺旋直徑）的60%-70%。
**2. 軸承維護要點**
- 選用重載型調心滾子軸承（如223系列），潤滑脂建議采用二硫化鉬鋰基脂，注脂周期不超過400小時。
- 升級密封系統：在粉塵環境加裝迷宮式密封+氣密封組合裝置，軸承座設計回油槽防止潤滑脂流失。
- 溫度監控：安裝PT100溫度傳感器，設定75℃報警值，實現預知性維護。
**3. 電氣系統改造方案**
- 增設過載保護：電機功率＞7.5kW時，應配置熱繼電器+熔斷器雙重保護，整定電流為額定電流的1.1-1.25倍。
- 變頻器參數設置：加速時間建議10-15秒，載波頻率設為5kHz以下以減少諧波干擾。對于大慣性負載，需啟用轉矩補償功能。
- 定期檢測：使用紅外熱像儀檢查電纜接頭溫度，三相溫差應＜15℃；接地電阻值≤4Ω。
**4. 機械結構改進措施**
- 葉片耐磨處理：在輸送磨琢性物料時，葉片工作面可堆焊碳化鎢涂層（厚度2-3mm），使用壽命可延長3-5倍。
- 軸體強化：對于長距離輸送（＞20米），采用分段式空心軸設計，中間加裝支撐軸承，軸體直線度偏差控制在0.5mm/m以內。
- 新型連接方式：淘汰鍵連接，改用脹套聯接，能有效避免鍵槽應力集中導致的斷裂問題。
### 四、預防性維護體系的建立
為避免突發性停轉，建議建立以下維護制度：
1. **日常點檢表**
| 檢查項目 | 標準值 | 檢測周期 |
|---|---|---|
| 軸承溫度 | ≤65℃ | 每班次 |
| 鏈條松緊度 | 下垂量＜2%中心距 | 每周 |
| 葉片磨損量 | ＜原始厚度20% | 每月 |
2. **潤滑管理**
制定潤滑圖表，明確各潤滑點的油脂型號、加注量和周期。對于高溫環境，應選用合成烴類潤滑脂（如SKF LGET2）。
3. **狀態監測技術應用**
- 安裝振動傳感器監測軸承故障特征頻率（BPFO/BPFI）
- 采用聲發射技術檢測葉片裂紋早期發展
- 通過電流頻譜分析判斷負載異常波動
### 五、特殊工況的應對策略
1. **高溫物料輸送**
當物料溫度＞200℃時，需采取以下措施：
- 選用耐熱鋼（如310S）制作葉片，軸體設置水冷夾套
- 增大葉片與槽體間隙至15-20mm預留熱膨脹量
- 減速機選用油池潤滑方式，并加裝散熱翅片
2. **腐蝕性環境處理**
對于化工原料輸送：
- 整體采用316L不銹鋼材質
- 非金屬選項可考慮超高分子量聚乙烯襯里
- 接液部位設計成可快速更換的模塊化結構
通過以上系統化的故障分析和解決方案，結合定期維護與技術創新，可顯著降低螺旋輸送機葉片停轉概率。某水泥廠實施改進方案后，設備故障停機時間從年均56小時降至8小時，維修成本降低42%，充分驗證了預防性維護的重要性。在實際操作中，還需根據具體工況靈活調整維護策略，才能確保輸送系統長期穩定運行。
### 一、螺旋輸送機葉片停轉的常見原因
1. **物料堵塞**
這是導致葉片停轉的最主要原因。當輸送的物料濕度過高、粘性過大或含有雜質時，容易在輸送過程中形成結塊，卡在葉片與槽體之間。特別是輸送粉狀物料時，若物料流動性差，更容易在進料口附近堆積，造成螺旋軸負載驟增。
2. **軸承故障**
螺旋輸送機的頭尾軸承長期承受較大載荷，若潤滑不足或密封失效，會導致軸承磨損、卡死。現場檢查時可注意軸承部位是否有異常溫升（通常超過70℃即屬異常）或異響，這是軸承損壞的典型征兆。
3. **電機故障**
包括電源缺相、電壓不穩、過載保護跳閘等電氣問題。三相電機若缺相運行，輸出扭矩會顯著下降；而變頻器參數設置不當也可能導致電機無法提供足夠動力。據統計，約30%的停轉故障與電氣系統直接相關。
4. **機械連接失效**
聯軸器松動、鍵槽磨損或傳動鏈條斷裂都會中斷動力傳遞。特別是采用鏈傳動的設備，鏈條松弛度過大可能導致跳齒，此時需立即停機調整張緊裝置。
5. **設計缺陷**
葉片與槽體間隙過大（超過10mm）會導致物料回流，增加運行阻力；而螺旋軸徑與輸送量不匹配時，軸體易發生彎曲變形。這類問題多在新設備調試階段顯現。
### 二、系統化的故障診斷流程
當發現葉片停轉時，建議按以下步驟進行排查：
1. **立即切斷電源**
在設備完全停止前嚴禁用手或其他工具強行轉動葉片，避免機械傷害。
2. **反向排查法**
- 首先手動盤車，判斷機械卡阻位置。若能轉動但阻力大，重點檢查軸承和物料狀態；若完全無法轉動，需拆卸檢查內部堵塞情況。
- 檢查電機空載運行狀態。斷開負載后啟動電機，觀察運轉方向是否正確（標準為從進料口向出料口看時葉片逆時針旋轉）、轉速是否穩定。
- 使用兆歐表測量電機絕緣電阻，正常值應＞1MΩ；用鉗形電流表檢測三相電流平衡度，偏差不應超過10%。
3. **分段排查法**
對于長度超過15米的輸送機，可拆開中間吊軸承檢查，分段確認堵塞部位。同時檢查各支撐架的緊固螺栓是否松動，地基沉降可能導致機架變形。
### 三、針對性的解決方案
根據不同的故障原因，可采取以下解決措施：
**1. 物料堵塞的應急處理**
- 使用專用清堵工具（如尼龍棒）從檢修孔反向疏通，嚴禁使用金屬器具以免損傷葉片。對于粘性物料，可先注入適量溶劑（如柴油）軟化結塊。
- 調整進料方式：安裝振動給料器或改造料斗角度，保持均勻進料。對于易吸濕物料，建議在進料口加裝熱風干燥裝置。
- 工藝參數優化：降低輸送量至額定值的80%，轉速控制在臨界轉速（n=30/√D，D為螺旋直徑）的60%-70%。
**2. 軸承維護要點**
- 選用重載型調心滾子軸承（如223系列），潤滑脂建議采用二硫化鉬鋰基脂，注脂周期不超過400小時。
- 升級密封系統：在粉塵環境加裝迷宮式密封+氣密封組合裝置，軸承座設計回油槽防止潤滑脂流失。
- 溫度監控：安裝PT100溫度傳感器，設定75℃報警值，實現預知性維護。
**3. 電氣系統改造方案**
- 增設過載保護：電機功率＞7.5kW時，應配置熱繼電器+熔斷器雙重保護，整定電流為額定電流的1.1-1.25倍。
- 變頻器參數設置：加速時間建議10-15秒，載波頻率設為5kHz以下以減少諧波干擾。對于大慣性負載，需啟用轉矩補償功能。
- 定期檢測：使用紅外熱像儀檢查電纜接頭溫度，三相溫差應＜15℃；接地電阻值≤4Ω。
**4. 機械結構改進措施**
- 葉片耐磨處理：在輸送磨琢性物料時，葉片工作面可堆焊碳化鎢涂層（厚度2-3mm），使用壽命可延長3-5倍。
- 軸體強化：對于長距離輸送（＞20米），采用分段式空心軸設計，中間加裝支撐軸承，軸體直線度偏差控制在0.5mm/m以內。
- 新型連接方式：淘汰鍵連接，改用脹套聯接，能有效避免鍵槽應力集中導致的斷裂問題。
### 四、預防性維護體系的建立
為避免突發性停轉，建議建立以下維護制度：
1. **日常點檢表**
| 檢查項目 | 標準值 | 檢測周期 |
|---|---|---|
| 軸承溫度 | ≤65℃ | 每班次 |
| 鏈條松緊度 | 下垂量＜2%中心距 | 每周 |
| 葉片磨損量 | ＜原始厚度20% | 每月 |
2. **潤滑管理**
制定潤滑圖表，明確各潤滑點的油脂型號、加注量和周期。對于高溫環境，應選用合成烴類潤滑脂（如SKF LGET2）。
3. **狀態監測技術應用**
- 安裝振動傳感器監測軸承故障特征頻率（BPFO/BPFI）
- 采用聲發射技術檢測葉片裂紋早期發展
- 通過電流頻譜分析判斷負載異常波動
### 五、特殊工況的應對策略
1. **高溫物料輸送**
當物料溫度＞200℃時，需采取以下措施：
- 選用耐熱鋼（如310S）制作葉片，軸體設置水冷夾套
- 增大葉片與槽體間隙至15-20mm預留熱膨脹量
- 減速機選用油池潤滑方式，并加裝散熱翅片
2. **腐蝕性環境處理**
對于化工原料輸送：
- 整體采用316L不銹鋼材質
- 非金屬選項可考慮超高分子量聚乙烯襯里
- 接液部位設計成可快速更換的模塊化結構
通過以上系統化的故障分析和解決方案，結合定期維護與技術創新，可顯著降低螺旋輸送機葉片停轉概率。某水泥廠實施改進方案后，設備故障停機時間從年均56小時降至8小時，維修成本降低42%，充分驗證了預防性維護的重要性。在實際操作中，還需根據具體工況靈活調整維護策略，才能確保輸送系統長期穩定運行。
